Назначение

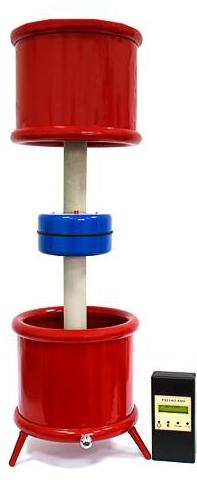

   | Измеритель высокого напряжения постоянного и переменного тока РД-140 предназначен для измерения переменного синусоидального напряжения частотой 50 Гц до 100 кВ и постоянного напряжения до 140 кВ. Особенностью изделия является наличие высоковольтного блока РД-140-БВ, подключаемого к источнику измеряемого напряжения, и индикаторного модуля РД-140-МИ, связь между которыми осуществляется по радиоканалу на расстоянии до 10 м. Отсутствие гальванической связи между блоками измерителя гарантирует полную безопасность эксплуатации и отсутствие специфических помех, влияющих на точность измерений. Исполнение изделия соответствует климатической категории УХЛ 4.2 по ГОСТ 15150-69 и группе 2 приборов по ГОСТ 22261-82. Эксплуатируется внутри помещений в диапазоне температур 5-35 С. Измеритель выпускается в двух исполнениях, отличающихся входным сопротивлением и точностью. Каждый экземпляр измерителя при выпуске проходит государственную метрологическую аттестацию по ДСТУ 3215. Измеритель подлежит ежегодной поверке. |
Технические данные
| Рабочий диапазон измеряемых напряжений, кВ: | |
| - постоянного тока | от 10 до 140 |
| - переменного тока | от 10 до 100 |
| Входное сопротивление высоковольтного блока, мОм: | |
| - на постоянном токе | 960 -1600 (в зависимости от исполнения) |
| - на переменном токе частотой 50 Гц | не менее 200 |
| Предел относительной погрешности измерения РД-140 в рабочем диапазоне измеряемых напряжений и рабочих условиях эксплуатации, %: | |
| - исполнение 1 | не более 1% |
| - исполнение 2 | не более 0,5 % |
| Питание БВ и МИ производится от встроенных Ni-MH аккумуляторов напряжением 1,2 В и емкостью 1,8 – 2,1 А/ч. | |
| Напряжение питания, В | 5 |
| Продолжительность беспрерывной работы без подзарядки, час | не менее 16 |
| Габаритные размеры, мм: | |
| - РД-140-БВ | диаметр 285х900 |
| - РД-140-МИ | 95х190х40 |
| Масса, кг: | |
| - РД-140-БВ | 11 |
| - РД-140-МИ | 0,5 |
