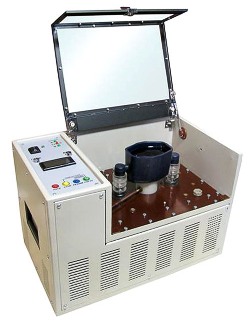

Установка для измерения электрической прочности масла УИМ-90

Назначение

Прибор предназначен для определения пробивного напряжения трансформаторного масла и других жидких диэлектриков.

Измерения проводятся в соответствии с действующим в настоящее время ГОСТ 6581-75 (СТ СЭВ 3166-81).

Прибор является переносным оборудованием, выполненным в виде пульта.

Прибор соответствует техническим условиям ТУ У33.2-14102968-003-2002.

Технические данные

Диапазон испытательных напряжений (действующие значения), кВ	10 - 90
Приведенная погрешность измерения испытательного напряжения в диапазоне 10-90 кВ, %	±3
Объем измерительной ячейки, см3, не более	400
Напряжение питающей сети однофазного переменного тока, В	220⁺¹⁵_-10
Частота питающей сети, Гц	50±1
Потребляемая мощность, кВА, не более	0.5
Габаритные размеры (без упаковочного ящика), мм, не более	555×345×355
Масса, кг, не более	50
